Зарядка для планшета

Апр 01 2015 Опубликовал under Интересное, Фотографии

В общем, ситуация такая … Есть планшет Asus Transformer TF101. У него полетел шнур для зарядки. Причем сам блок питания работает.

Купили другой блок вместе со шнуром. Через какое-то время проблема повторилась. Шнур вышел из строя.

В официальных сервисах шнуры продаются только вместе с блоками, а это уже не бюджетно для 4-х летнего планшета.

В итоге имеем 2 шнура. На одном не работает разъем, что вставляется в сам планшет, на другом — USB разъём.

Коль уж все равно светит покупка нового шнура, было принять решение попробовать из 2-х не работающих сделать один работающий.

И вот что получилось …

IMAG3645

Есть вот такие два шнура

IMAG3646

Вот так они обрезаны

IMAG3647

Это те разъёмы, которые работают

IMAG3648

Зачищаем родной шнур

IMAG3649

Зачищаем какой-то левый, но вроде как родной шнур

И как вы думаете что я увидел …. А увидел я то, что в одном шнуре 5 проводов внутри, а в другом всего 4. И есть такие, которые по цветам не совпадают.

Покопавшись в интернет узнал, что планшет заряжается от блока питания с напряжением 15 вольт, а не 5 вольт, как в USB разъёме.

Получается схема подключения такая..

Знак «=» означает слово соединяем

слева — цвета штатного кабеля, справа — китайской подделки

Красный + Оранжевый = Красный

Белый = Белый

Зеленый = Зелёный

Желтый = Черный



IMAG3650

Соединяем с помощью скруток, изолируем

После подключения, к моему великому удивлению зарядка от блока питания пошла

Значит облагораживаем конструкцию.

IMAG3651

Снимаем оплётку

IMAG3652

Зачищаем

IMAG3653

И ещё

IMAG3666

Провода аккуратно скручиваем по схеме выше, изолируем каждую скрутку отдельно, потому изолируем всё вместе

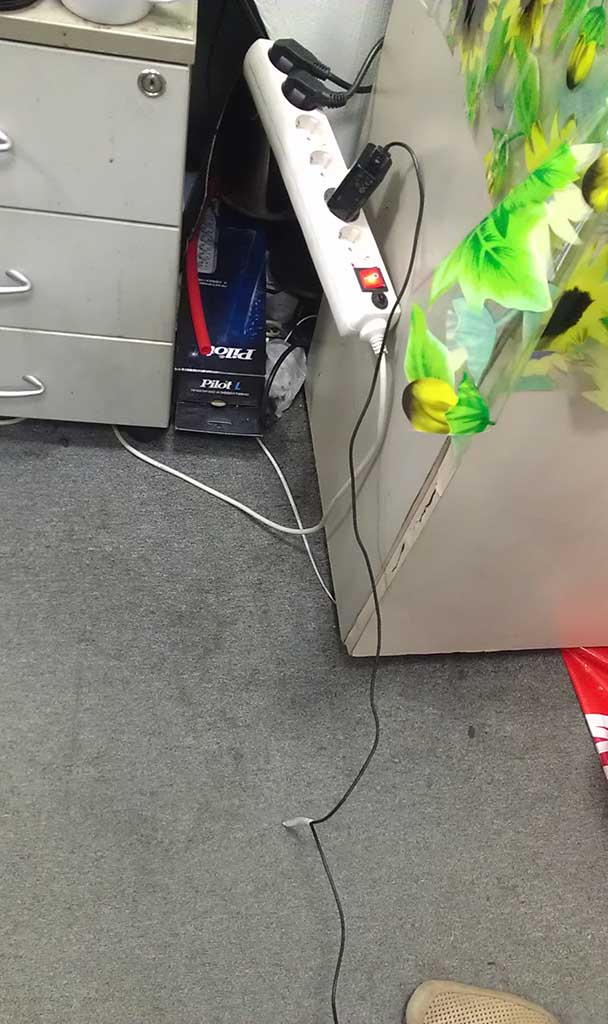

IMAG3670

Включаем блок в розетку



IMAG3669

Зарядка пошла



IMAG3667

Планшет зарядился

IMAG3668

Вот как выглядит шнур после ремонта
